Y型密封圈設計要注意的問題
來源：廣東東晟密封科技有限公司更新時間：2017-07-02

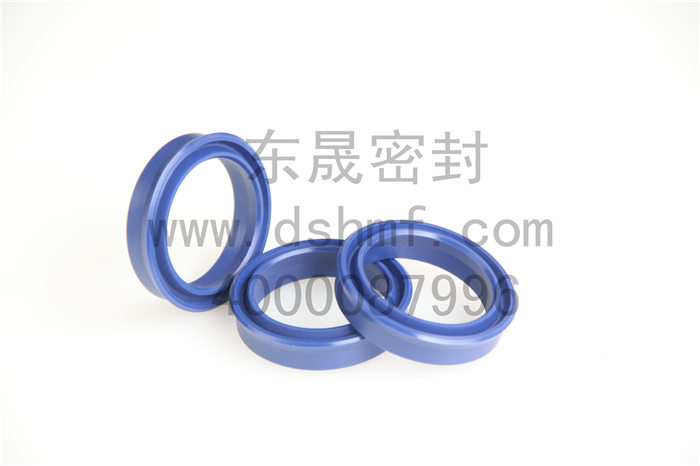

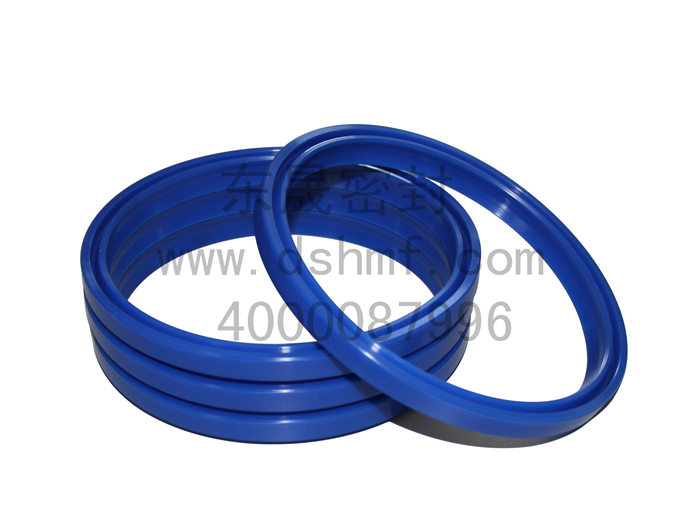

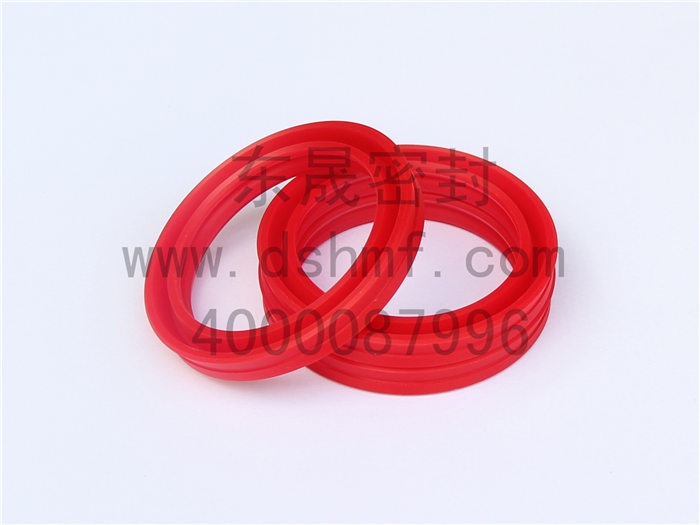

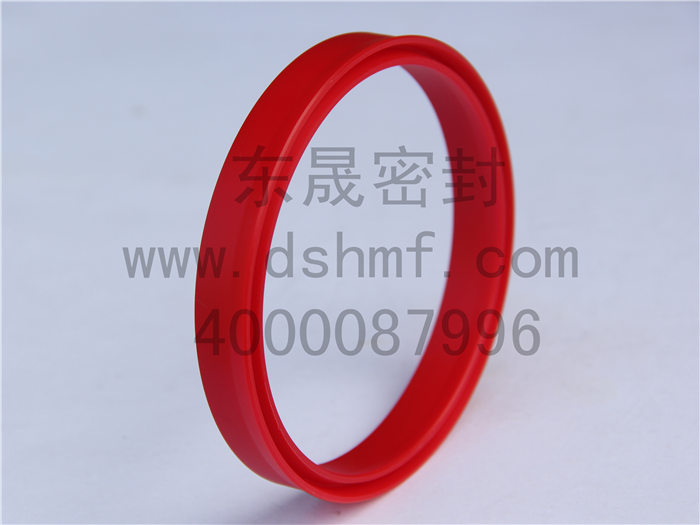

Y型密封圈設計要注意的問題
Y型密封圈的形狀、型號可按照使用的條件，參照標準的設計或采用；溝槽設計一般可根據所選Y型密封圈查對應標準得其形狀、尺寸及公差。作為密封裝置一般的設計原則，要注意以下幾個方面：
1）容納密封圈的腔體應設計的盡可能簡單、緊湊、便于拆裝。
2）支撐環和壓緊件與液壓油缸壁（或活塞桿）的間隙不能過大；但也不能太小，否則在受軸偏心作用時易產生卡緊現象，造成損傷。
3）在粉塵較大的工作環境下使用時，需配用性能好的防塵圈密封件。
4）設計密封圈的安裝部位時，要盡量避免在安裝密封圈時造成過大的拉伸。
5）要注意密封圈的正確安裝方向，不要讓壓力作用于密封圈的背面。
Y型密封圈的形狀、型號可按照使用的條件，參照標準的設計或采用；溝槽設計一般可根據所選Y型密封圈查對應標準得其形狀、尺寸及公差。作為密封裝置一般的設計原則，要注意以下幾個方面：
1）容納密封圈的腔體應設計的盡可能簡單、緊湊、便于拆裝。
2）支撐環和壓緊件與液壓油缸壁（或活塞桿）的間隙不能過大；但也不能太小，否則在受軸偏心作用時易產生卡緊現象，造成損傷。
3）在粉塵較大的工作環境下使用時，需配用性能好的防塵圈密封件。
4）設計密封圈的安裝部位時，要盡量避免在安裝密封圈時造成過大的拉伸。
5）要注意密封圈的正確安裝方向，不要讓壓力作用于密封圈的背面。
6）密封圈相對滑動面粗糙一般取Ra=0.2μm比較合適，工作條件不苛刻時，可取Ra=0.4μm。密封件的滑動表面不能有加工。
廣東東晟密封科技有限公司研發生產密封件產品，可為工程機械使用客戶設計適合的油缸Y型密封圈產品。
