幾種耐磨蝕性能的釜用機械密封圈的結構特點及應用，如帶有外殼的外裝式單端面的機械密封圈、徑向雙端面機械密封圈結構、軸向小尺寸的雙端面機械密封圈、帶有軸承和冷腔的流體動壓式釜用雙端面機械密封圈、帶有軸承流體動壓式釜用雙端面機械密封圈結構、高壓流體動壓式釜用雙端面機械密封圈、底伸式釜用流體動壓式雙端面機械密封圈結構、自動壓力平衡系統的機械密封圈、氮?dú)馄考訅好芊馊ο到y(tǒng)、油泵加壓封液循環密封系統、自身壓力增壓密封系統、多釜合用封液密封系統等結構特點及應用。

那么，底伸式釜用流體動壓式雙端面機機械密封圈結構都有什么結構特點及應用？

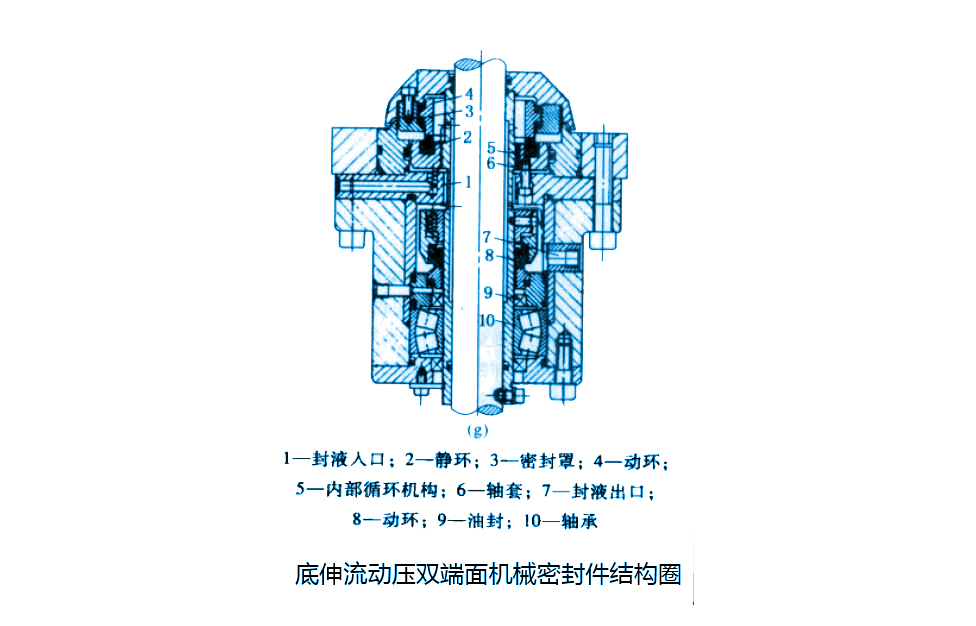

我們先來看一下，底伸式釜用流體動壓式雙端面機機械密封圈（圖1）。為了防止介質中顆粒進入密封圈端面內，此密封圈結構與軸套6成一體的密封罩3為大蘑菇形，它和機械密封圈法蘭形成一道迷宮密封圈。較大的顆粒在密封罩3的離心力作用下被拋出。由非補償動密封環4與補償靜密封環2構成的上端面密封為外流式密封。

因上端面密封的密封端面潤滑和很困難，所以采用了一個內部循環機械5進行。封液由封液入口1進入密封腔內，通過軸套6上的內部循環機械5加壓輸送到密封端，潤滑及下的密封端面后，由封液出口7流出。

為了防止密封失效時釜內流體外流，底伸式釜用密封圈不推薦使用單端面密封圈，而是推薦采用雙端面機械密封圈的。以上就是底伸式釜用流體動壓式雙端面機機械密封圈結構的密封工作原理了。
