密封件冷知識：山形組合密封圈的性能應用
來源：廣東東晟密封科技有限公司-dshmf.com更新時間：2021-08-11

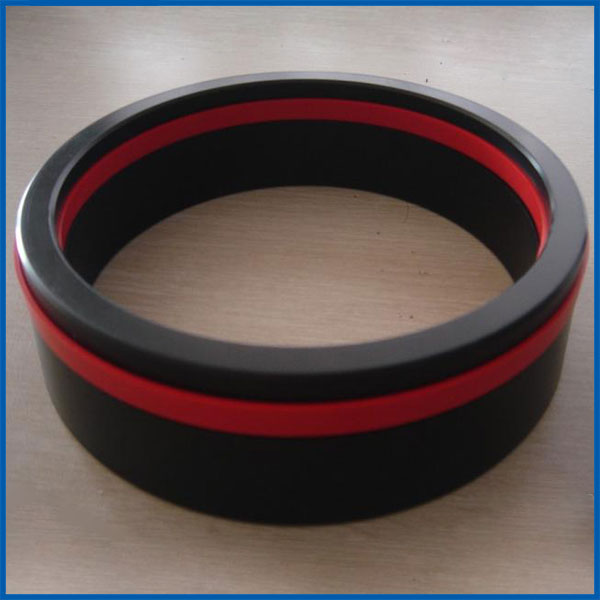

山形組合密封圈是一種雙向作用的活塞密封圈，是針對單向或雙向工作的活塞密封而設計的，該組合密封一般由5個零件組成。是一種復合型的密封件。
山形組合密封件中間是一個真正其密封作用的彈性齒狀密封圈，其外徑的特殊結構，保證了液壓缸在動靜狀態下都有很好的密封性能。彈性體齒狀密封圈的兩側各放置一個擋圈，在擋圈的外側各放置一個耐磨環。截面形狀為臺階狀的擋圈，對齒形密封圈的背面和側面起到了固定作用，防止了齒形密封圈在液體壓力的作用下被擠到間隙中去，同時也避免了密封圈的旋轉，截面形狀為角形的耐磨環在缸體對活塞起導向作用，并承受徑向力。
山形組合密封圈的密封機理：
中間密封圈的外徑上有三個密封唇，中間密封唇比兩側的要寬，起主要密封作用，其兩側的密封唇起附加密封作用。密封圈在液壓缸中通過徑向過盈配合安裝，主副三個密封唇都收到了不同程度的壓縮，使缸筒和活塞的表面都有一定的壓力，從而保證了不工作時密封效果。
液壓缸工作時，壓力液體進入液壓缸一側，組合密封圈受到壓力液體的作用，耐磨環受力張開，與缸筒內側接觸壓緊，起到了支持徑向載荷的作用。擋圈受力壓縮密封件，密封圈的彈性變形隨著液體壓力的增大而變大，從而使密封圈與缸筒表面和活塞溝槽底面的壓力變大，進而是壓力液體無法通過，實現了良好的密封效果。
